5- Le multiplicateur

Il est souvent placé entre l’aéromoteur et le générateur électrique. En effet, la fréquence de rotation est liée au diamètre de l’hélice et elle diminue lorsque le diamètre augmente. Pour garder un bon rendement au générateur électrique, il est donc nécessaire d’augmenter la fréquence de rotation obtenue avec l’aéromoteur avant d’entraîner un générateur électrique classique.

6- Dispositif d’orientation

Un pivot d’orientation qui permet à la machine de présenter l’hélice au vent quelle que soit sa direction.

L’orientation de l’aérogénérateur est le plus souvent assurée par une dérive. Sur certaines machines, celle-ci se replie à 90 % lorsque le vent atteint un seuil critique. Sur la plupart des aérogénérateurs multi mégawatts et des parcs éoliens, la rotation des tourelles est commandée par une girouette temporisée et un ou plusieurs moteurs freins électriques par unité. De plus en plus fréquemment, la précision nécessaire à un rendement optimum est confiée à des commandes d’orientation par faisceaux lasers. L’ensemble rotor nacelle peut peser plusieurs dizaines de tonnes. Les oscillations exercent de fortes contraintes sur les roulements de la tourelle, on limite donc ses mouvements à l’indispensable.

7- Un carter ou bâti qui enveloppe, protège et relie entre elles l’ensemble des pièces.

8- Un gouvernail

Dans le cas où l’hélice de la machine fonctionne « au vent » ou des moteurs associés à une girouette est destinés à maintenir la machine face au vent.

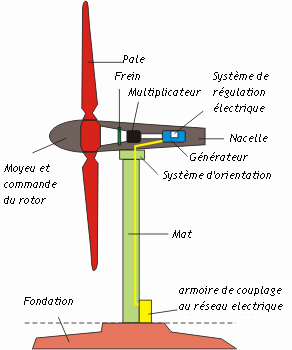

(Cliquez pour agrandir)
